· S9型油浸式电力变压器参数及型号含义
型号含义编辑S9-M□/□
S：三相
9：性能水平代号
M：全密封
第一个方框：额定容量[KVA]
第二个方框：电压等级[KV]

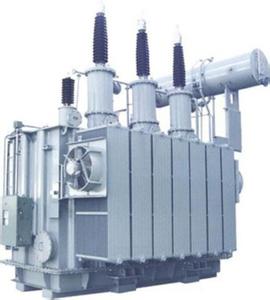

2产品概述编辑S9-M系列全密封Satons油浸变压器是总结S7,S9系列变压器产品设计经验的基础上，把增加产品功能，提高产品水平，提高产品可靠性放在第一位，采用了新组件，新材料，新型结构以及完善局部结构，提高产品的电气强度，机械性能和散热能力，采用波纹油箱，全密封结构，保证变压器油与空气完全隔离，延长变压器的使用寿命，减少变压器的维护工作量。
3产品特点编辑A 变压器油箱：采用波纹油箱，全密封结构，波纹板壁具有散热和膨胀两种功能，波纹板壁随着温度的变化，负荷量的大小，油箱内变压器油温的高低而自动膨胀，波纹板壁的膨胀功能大于一万次保证变压器油与空气完全隔离，在变压器寿命期内不用维护。
B 安全保护：全密封变压器都加装了压力释放阀，扩大了压力释放阀的应用范围，使产品增加了有效的安全保护。
C 分接开关：采用新型双密封立式开关，提高了开关的密封性能。
D 箱内坚固件：采用新型放松落幕，保证变压器在运输过程中器身紧固不松动。
E 器身与箱盖连接：采用吊板带结构，保证变压器器身能落地和不顶箱盖。
F 在安装前，拧开放气塞顶部螺母，检查油位，如油位低于50mm以下须加注相同油号的变压器油到顶部30mm即可。
4使用条件编辑1 最高环境温度：+40°
2 最低环境温度：-25°
3 海拔高度：<1000米
4 最高月平均相对湿度：90﹪【20°】
5 安装地点：安装在没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所，户内或者户外。
|
